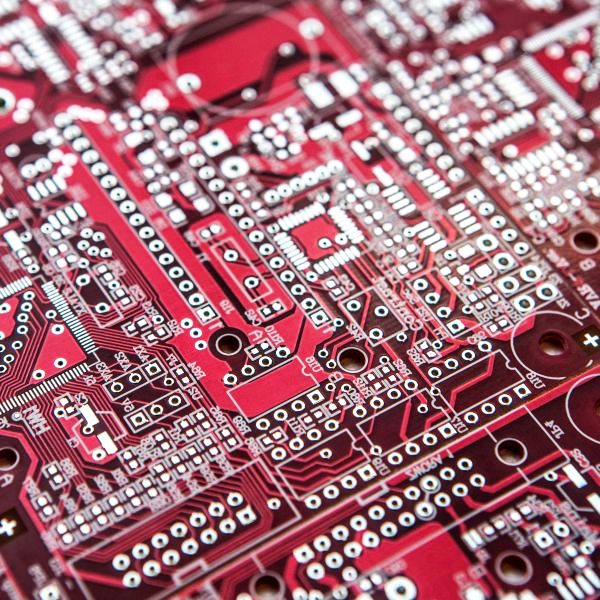

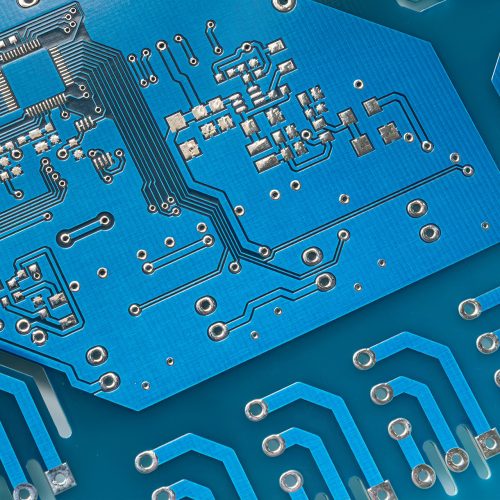

Płytki PCB produkowane w BaZeKo
Współczesna branża elektroniczna opiera się na precyzji, której fundamentem jest profesjonalna Produkcja PCB. W firmie BaZeKo dostarczamy rozwiązania dostosowane do najbardziej rygorystycznych norm przemysłowych, wspierając klientów w realizacji ich najbardziej śmiałych projektów. We własnym zakresie produkujemy wysokiej klasy płytki obwodów drukowanych jedno- i dwustronne. Dzięki temu w nasz klient może się poszczycić produktem w 100% wykonanym w Europie.
Każdy proces technologiczny w naszym zakładzie jest zoptymalizowany tak, aby dostarczać niezawodne podzespoły dla sektorów takich jak oświetlenie LED, automatyka budynkowa, inteligentny dom, automatyka przemysłowa, automotive, systemy alarmowe, elektronika przemysłowa, przemysł energetyczny, informatyka, telekomunikacja, przemysł kolejowy. Nasze wieloletnie doświadczenie pozwala nam twierdzić, że prawidłowo wykonana produkcja płytek pcb to nie tylko proces technologiczny, ale przede wszystkim sztuka dbałości o detale, od których zależy bezpieczeństwo i trwałość gotowego urządzenia.
Klientom, którzy poszukują elastyczności w dostawach, oferujemy płytki PCB na zamówienie, realizowane w oparciu o indywidualną dokumentację techniczną. Rozumiemy, że na etapie prototypowania oraz wdrażania nowych produktów, kluczowy jest czas oraz możliwość bezpośredniej konsultacji z technologiem. Dlatego w BaZeKo każda Produkcja PCB poprzedzona jest weryfikacją plików, co pozwala wyeliminować błędy projektowe jeszcze przed uruchomieniem produkcji, ale również na każdym kolejnym etapie produkcyjnym. Wierzymy, że partnerskie podejście i doradztwo techniczne to wartości, które odróżniają nas od masowych dostawców z dalekiego wschodu.
W przypadku pozostałych płytek PCB współpracujemy z dostawcami zewnętrznymi, których sprawdzamy i testujemy od wielu lat. Podstawą współpracy z zewnętrznym producentem jest podpisanie umowy NDA. Jako fachowcy w dziedzinie wytwarzania płytek PCB wiemy czym powinna się charakteryzować wysokiej jakości płytka obwodów drukowanych i jakie powinna spełniać wymagania.
Oferta
- obwody drukowane jednostronne
- obwody drukowane dwustronne
- obwody drukowane na podłożu metalowym AlCu
- obwody drukowane na podłożu teflonowym

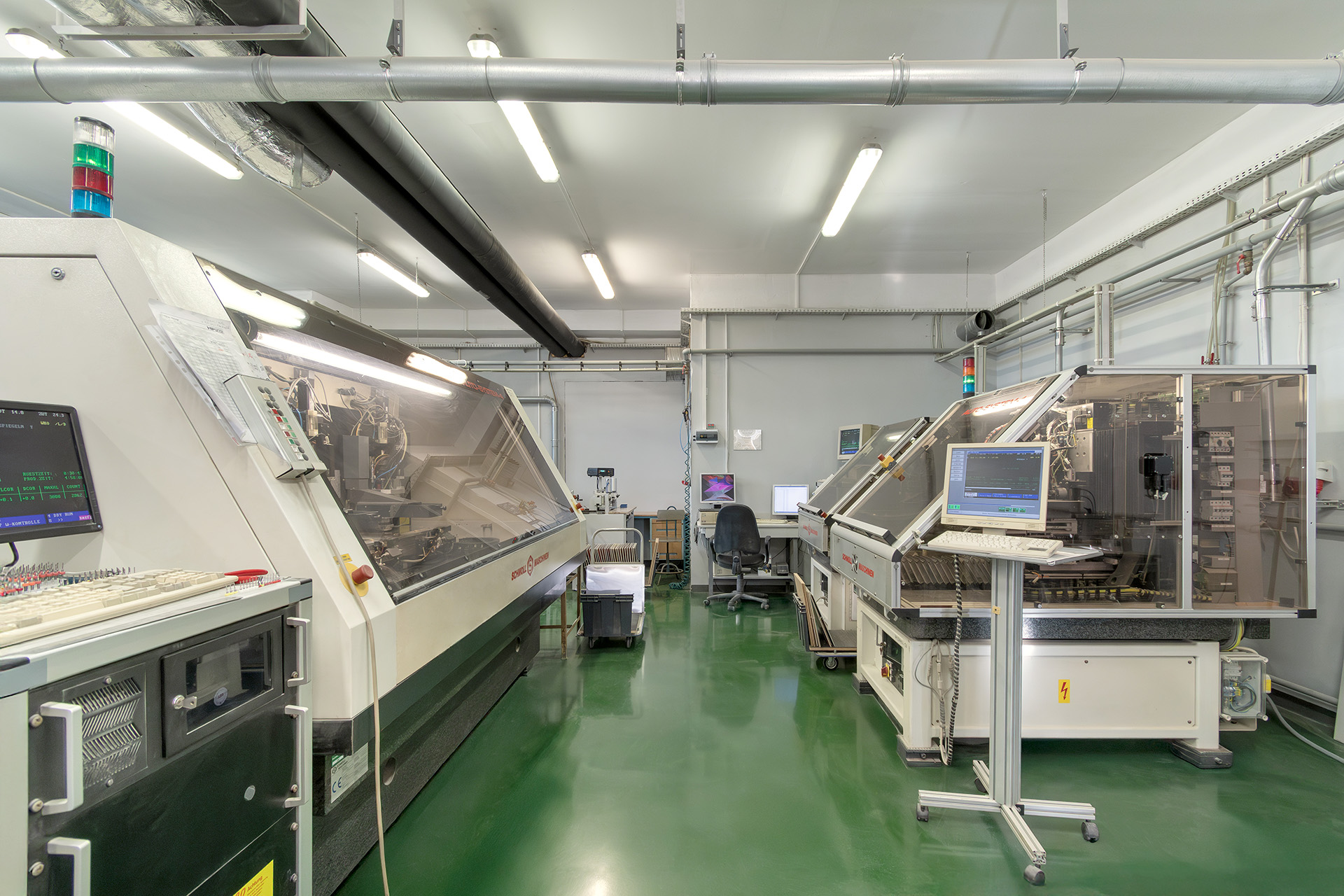

- wiercenie i frezowanie
- metalizacja chemiczna i galwaniczna
- nanoszenie masek przeciwlutowniczych
- nanoszenie opisów montażowych
- cynowanie metodą HASL
- nacinanie (V scoring)
- testowanie elektryczne
- testowanie AOI
- płytki wielowarstwowe wykonane u podwykonawcy
Możliwości technologiczne jedno i dwustronnych PCB
- materiał: standardowo FR-4, IMS, Laminaty teflonowe (TLC, RF-35)
- grubość laminatów: 0.5 mm ÷ 3.2 mm
- grubości miedzi: 18 μm ÷ 105 μm
- maksymalny wymiar formatki jednostronnej: 460x550 mm
- maksymalny wymiar formatki dwustronnej: 410x540 mm
- średnica wierconego otworu: od 0.30 mm
- min. szerokość ścieżki: 0.15 mm (6 mils)
- min. odstęp między ścieżkami: 0.15 mm (6 mils)

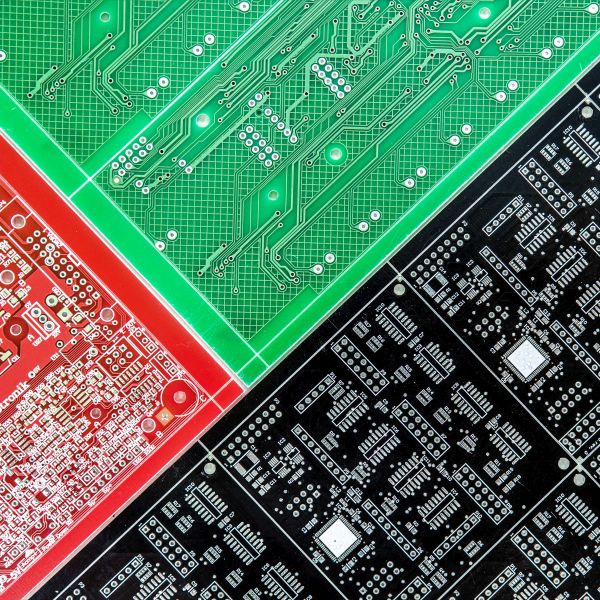

- kolory maski: zielona, niebieska, czerwona, czarna, biała, biała LED
- kolory opisu: biały, czarny
- pokrycie: cyna HAL RoHS i PB
Możliwości technologiczne płytek wielowarstwowych
Produkcja płytek PCB
Jeśli Twoja firma planuje wdrożenie nowego urządzenia, nasze płytki pcb na zamówienie stanowią gwarancję, że montaż komponentów przebiegnie bezproblemowo, a spoiny lutownicze będą miały idealną strukturę.

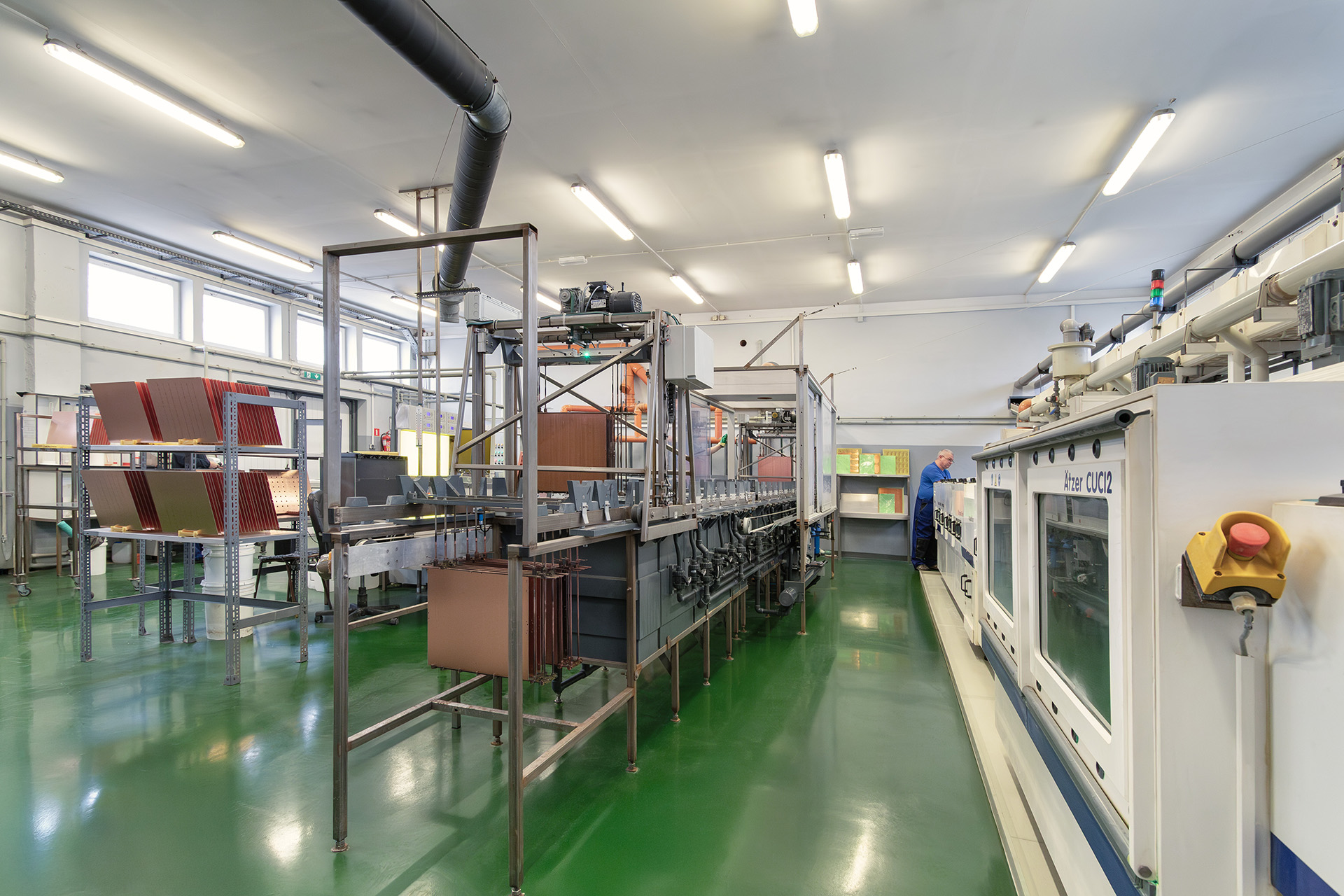

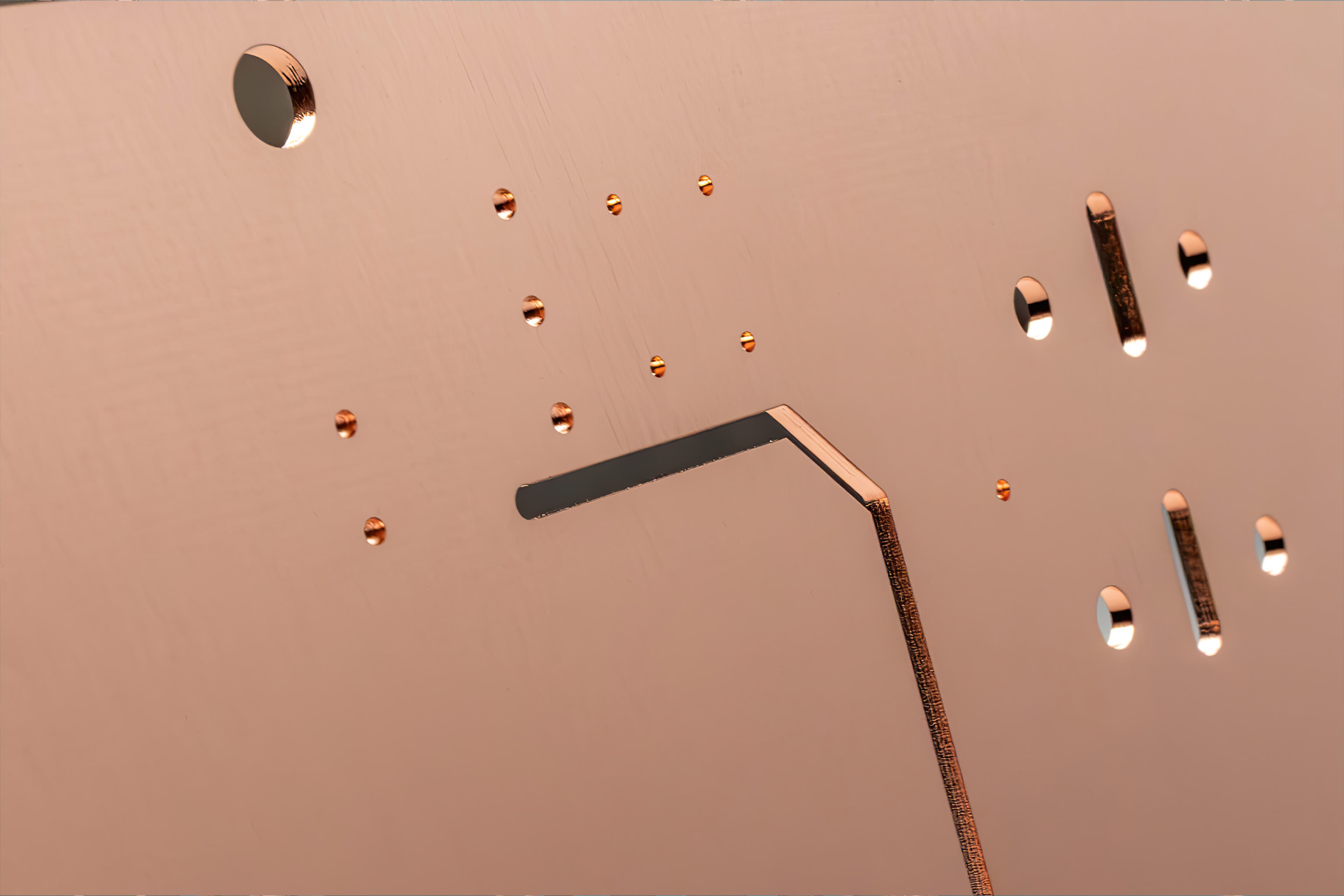

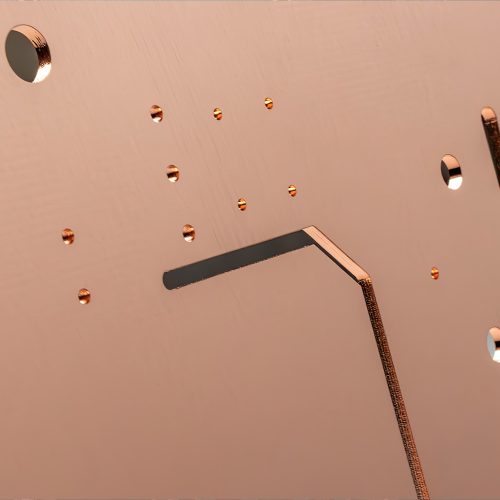

Inwestujemy w nowoczesną chemię procesową dzięki czemu dostarczane przez nas płytki drukowane charakteryzują się wysoką precyzją wykonania otworów metalizowanych oraz jednolitą powierzchnią mozaiki. Produkcja płytek PCB w BaZeKo jest realizowana z dbałością o ochroną środowiska i pełną zgodnością z RoHS.
Wysokiej klasy obwody drukowane to nie tylko miedź i laminat, to także zaawansowane wykończenia powierzchni. Odpowiednio dobrane płytki drukowane pozwalają na bezbłędny montaż układów. Nasz zespół techniczny służy radą przy wyborze najkorzystniejszej technologii wykończenia, dbając o to, aby finalna Produkcja PCB była optymalna pod względem kosztowym, nie tracąc przy tym nic na jakości elektrycznej.
Obwody drukowane – nasze priorytety
W dobie miniaturyzacji, obwody drukowane muszą spełniać coraz wyższe wymagania w zakresie gęstości upakowania ścieżek i precyzji pasowania warstw oraz jakości PCB. BaZeKo wychodzi naprzeciw tym potrzebom, oferując zaawansowaną produkcję jedno i dwuwarstwową, którą w 100% realizujemy w naszym zakładzie w Polsce. Nasze płytki drukowane przechodzą przez rygorystyczną kontrolę międzyoperacyjną, co eliminuje ryzyko wystąpienia wad ukrytych w strukturze laminatu.

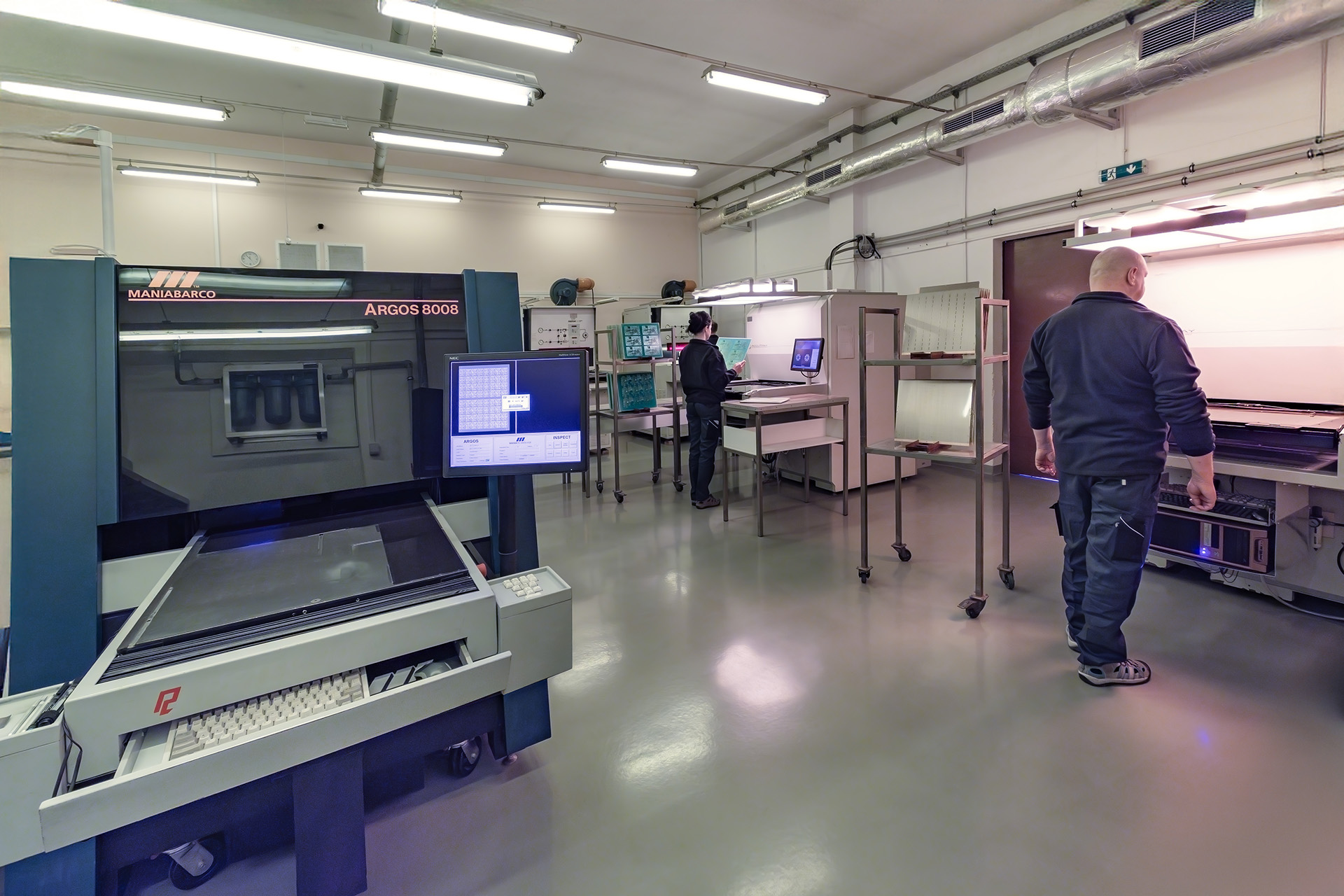

Prowadzimy kontrolę jakości na każdym etapie produkcji, a gotowe płytki drukowane poddajemy szczegółowej weryfikacji zgodnie z normą IPC-A-600 (kryteria dopuszczalności płyt drukowanych).
Jako partner doradczy, pomagamy naszym klientom w projektowaniu – weryfikujemy pod względem błędów i wykonalności płytki obwodów drukowanych tak aby produkcja płytek PCB przebiegała płynnie i zapewniała odpowiednie parametry elektryczne i mechaniczne.
Profesjonalnie wykonane obwody drukowane są poddawane testom elektrycznym przy użyciu systemów flying probe. Daje to naszym kontrahentom stuprocentową pewność, że otrzymane płytki PCB na zamówienie są wolne od zwarć i przerw. Płytki wielowarstwowe realizujemy u naszych sprawdzonych i renomowanych partnerów w Chinach.
Płytki drukowane – dla kogo?
Jako polska firma z tradycjami, dbamy o to, aby każda produkcja płytek PCB przyczyniała się do sukcesu rynkowego naszych klientów. Oferujemy wsparcie w zakresie doboru nietypowych podłoży, takich jak laminaty aluminiowe (IMS) przeznaczone do odprowadzania ciepła w systemach LED o dużej mocy. Nasze obwody drukowane pracują w tysiącach urządzeń na całym świecie, głównie w takich branżach jak oświetlenie LED, automatyka budynkowa, inteligentny dom, automatyka przemysłowa, automotive, systemy alarmowe, elektronika przemysłowa, przemysł energetyczny, informatyka, telekomunikacja, przemysł kolejowy.
Wybierając współpracę z nami, zyskujesz pewność, że Twoja technologia spoczywa na solidnym fundamencie, a terminowość dostaw pozwoli Ci zachować dostępność swoich produktów bez angażowania własnych sił logistycznych.
Realizujemy produkcję płytek PCB w trybie dopasowanym do etapu projektu: wykonujemy prototypy oraz małe i średnie serie. Dla stałych klientów oferujemy szybkie terminy wykonania samych płytek – prototypy w 3 dni robocze, a serie produkcyjne w 6–7 dni roboczych. Harmonogram jest potwierdzany po uzgodnieniu i zamknięciu kompletnej dokumentacji projektowej oraz technologicznej, co pozwala nam utrzymać przewidywalność, jakość i powtarzalność procesu.
Naszym atutem dla naszych klientów jest to, że jesteśmy blisko i łatwo osiągalni. Można w każdej chwili na miejscu sprawdzić nasz proces produkcyjny. Z racji, iż zarówno produkujemy płytki PCB jak i wykonujemy montaż daje naszym klientom dużą przewagę czasową jaki i logistyczną.

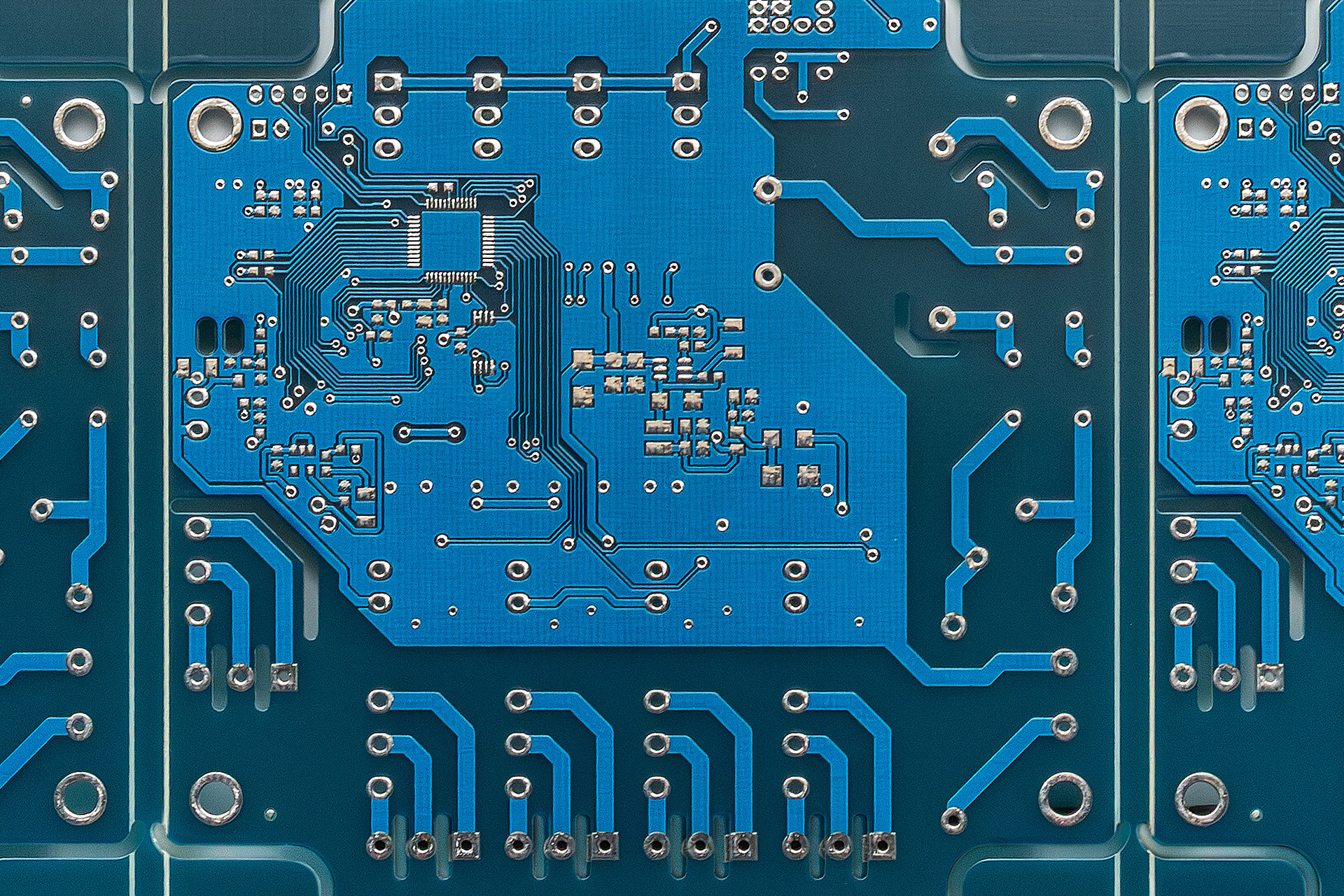

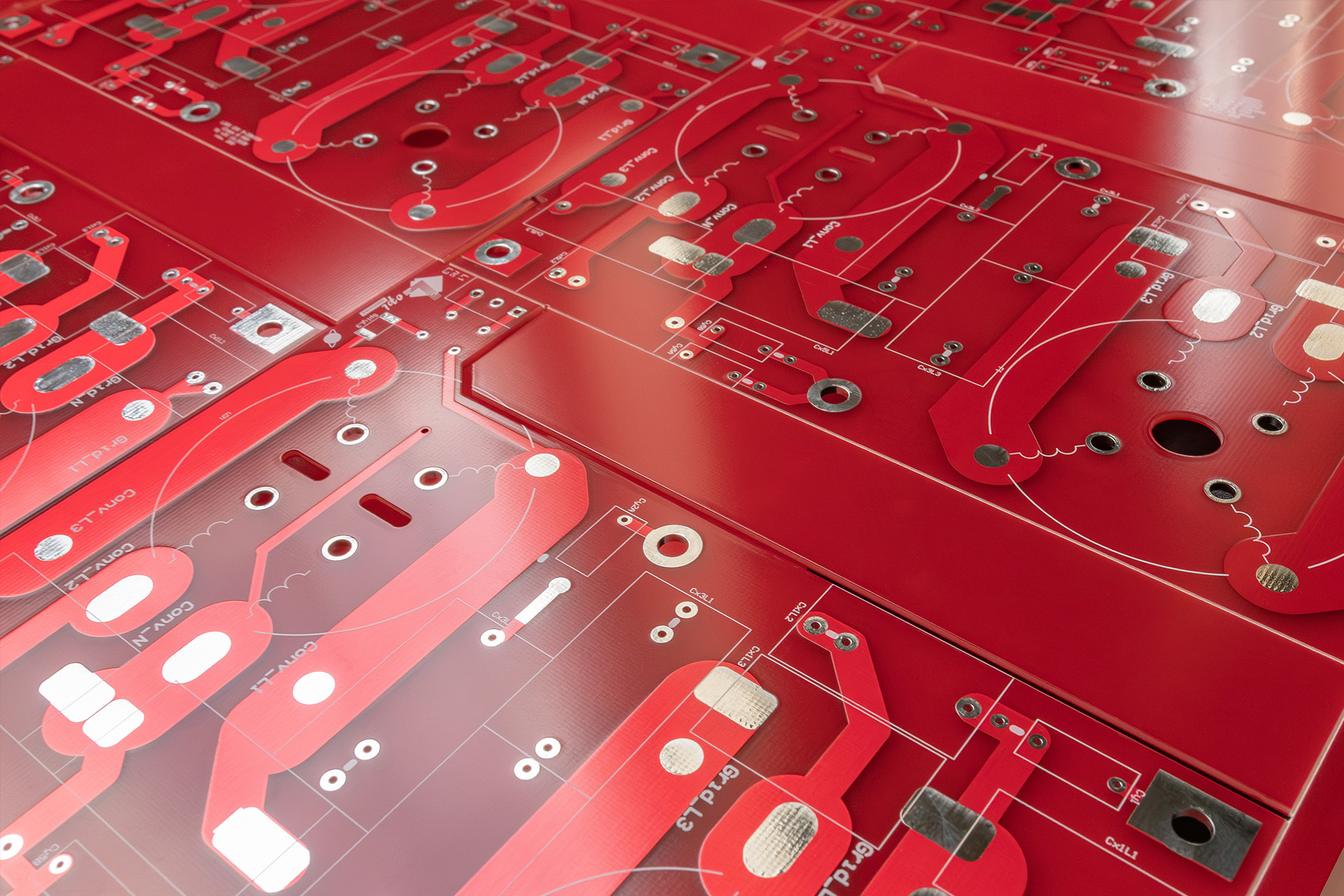

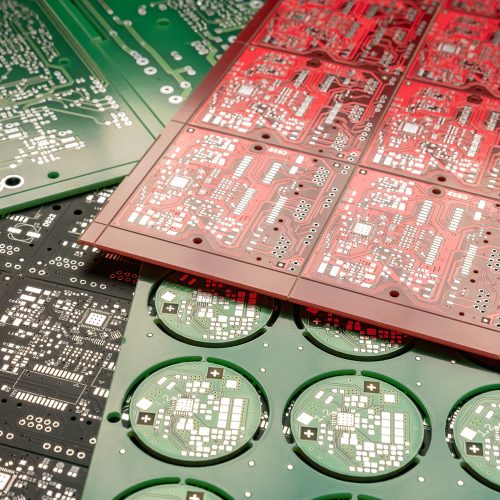

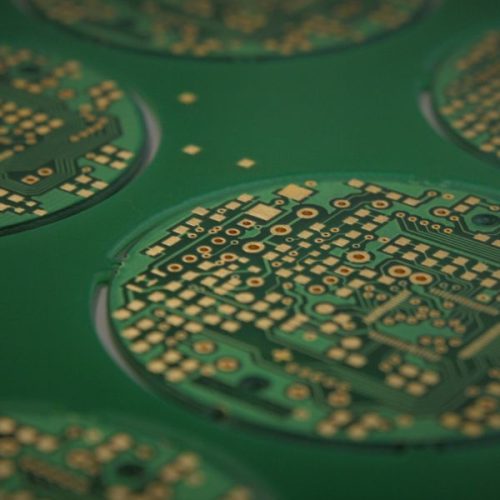

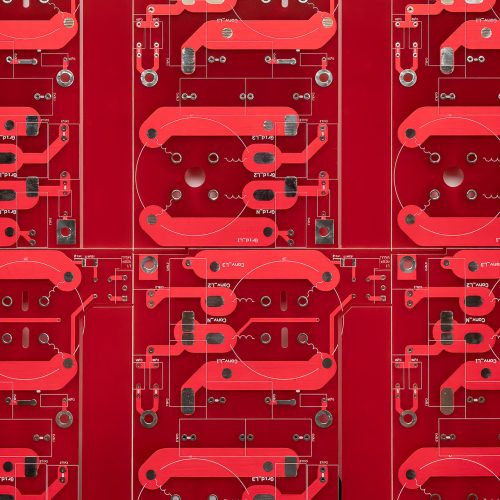

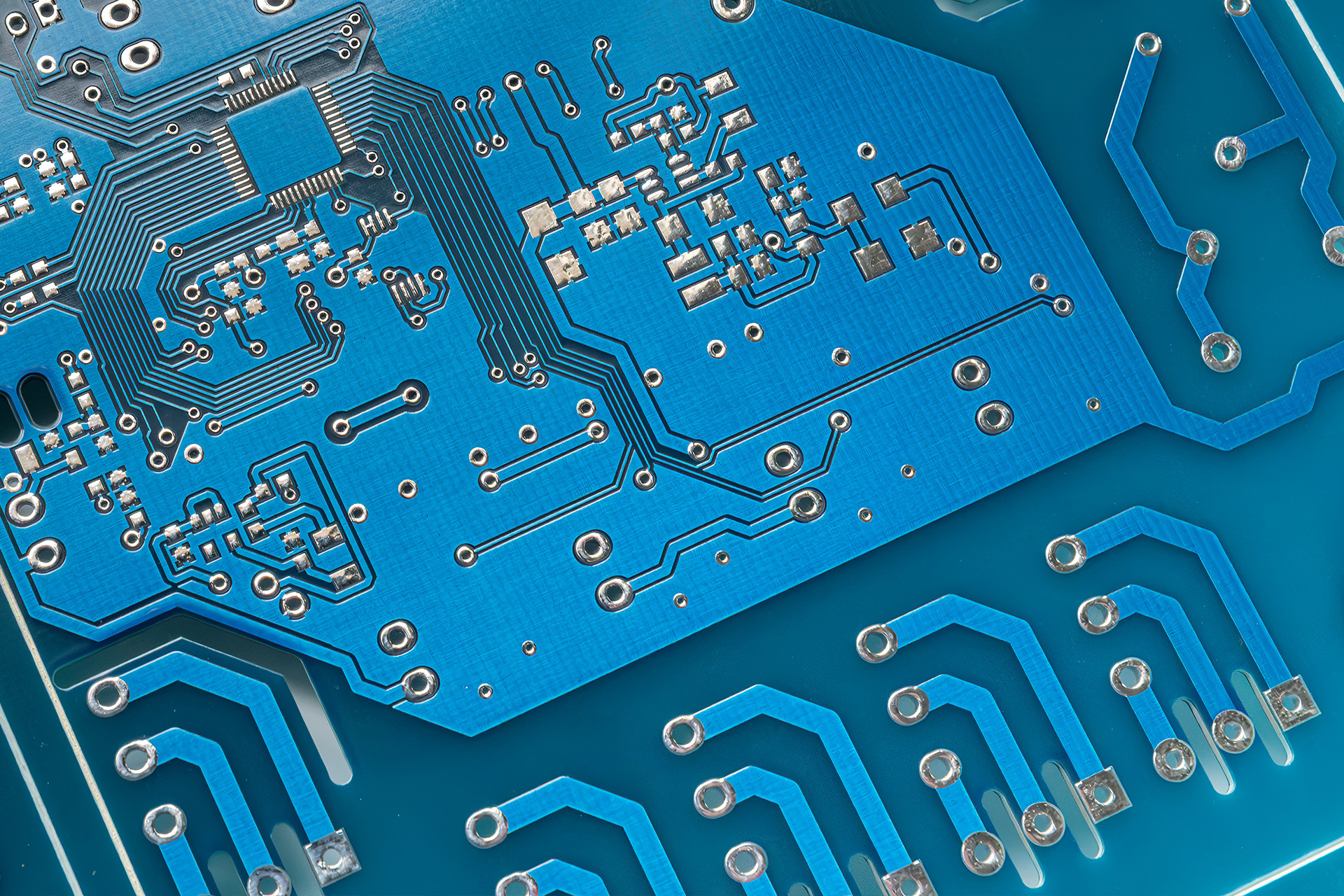

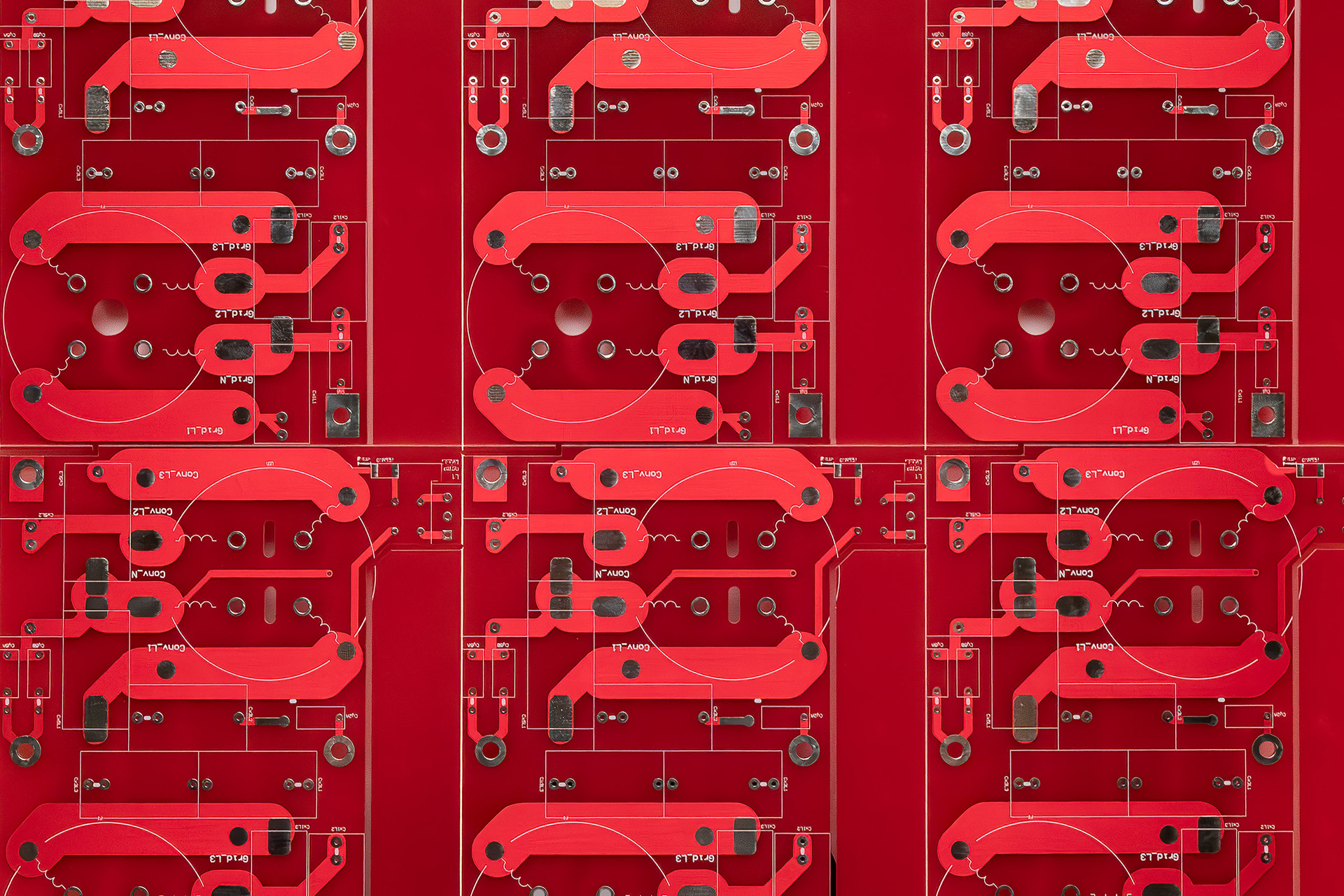

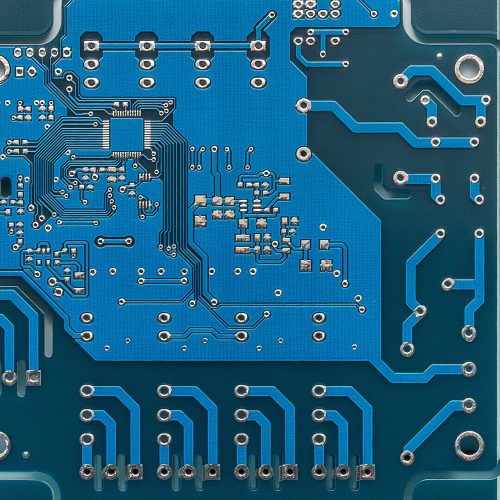

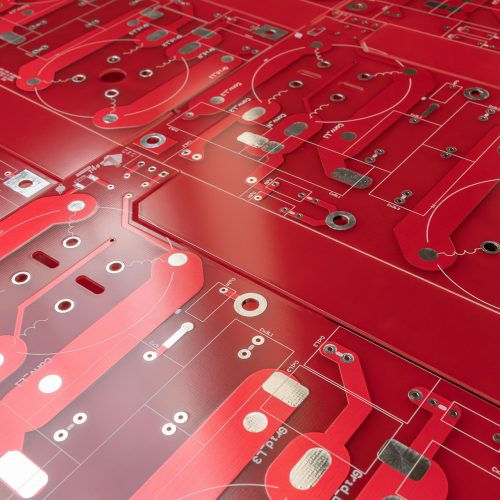

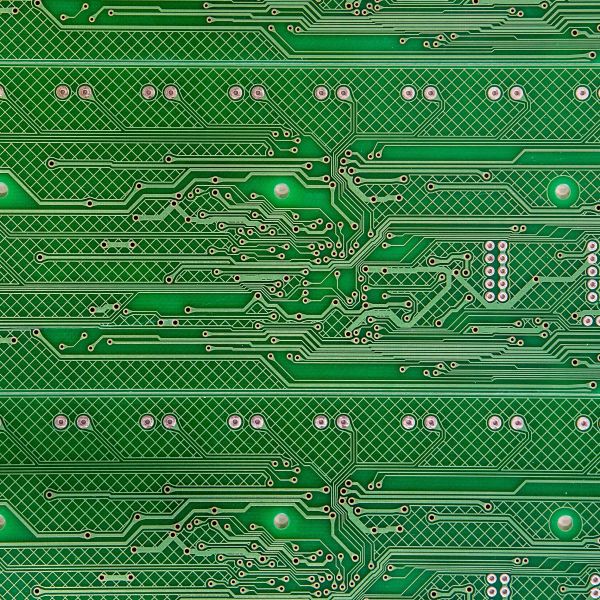

Płytki PCB wyprodukowane w BaZeKo
FAQ
Często zadawane pytania
Jak szybko BaZeKo realizuje prototypy obwodów drukowanych?
Prototypy płytek jedno- i dwustronnych wykonujemy nawet w 3 dni robocze. Jest to możliwe, ponieważ produkcja tych obwodów odbywa się w 100% w naszym zakładzie w Polsce, co eliminuje czas potrzebny na logistykę o podwykonawstwo. Dla średnich serii produkcyjnych standardowy czas realizacji wynosi 6–7 dni roboczych.
Jakie są graniczne parametry technologiczne dla produkowanych płytek PCB?
Minimalna szerokość ścieżki oraz odstępu między nimi (track/gap) wynosi 0.15 mm (6 mils), a najmniejsza średnica wierconego otworu to 0.30 mm. Standardowo pracujemy na laminatach FR-4 o grubości od 0.5 mm do 3.2 mm, ale realizujemy również zlecenia na podłożach aluminiowych (IMS) oraz teflonowych.
Czy realizujecie zamówienia na płytki wielowarstwowe?
Tak, obwody wielowarstwowe realizujemy we współpracy ze sprawdzonymi partnerami, nadzorując pełną kontrolę jakości. Każda partia płytek, niezależnie od miejsca produkcji, przechodzi w BaZeKo rygorystyczne testy elektryczne oraz weryfikację zgodności z dokumentacją przed wydaniem do klienta lub na montaż.
