Montaż PCB
Technologia montażu powierzchniowego to obecnie najbardziej efektywny sposób wytwarzania nowoczesnych układów elektronicznych.

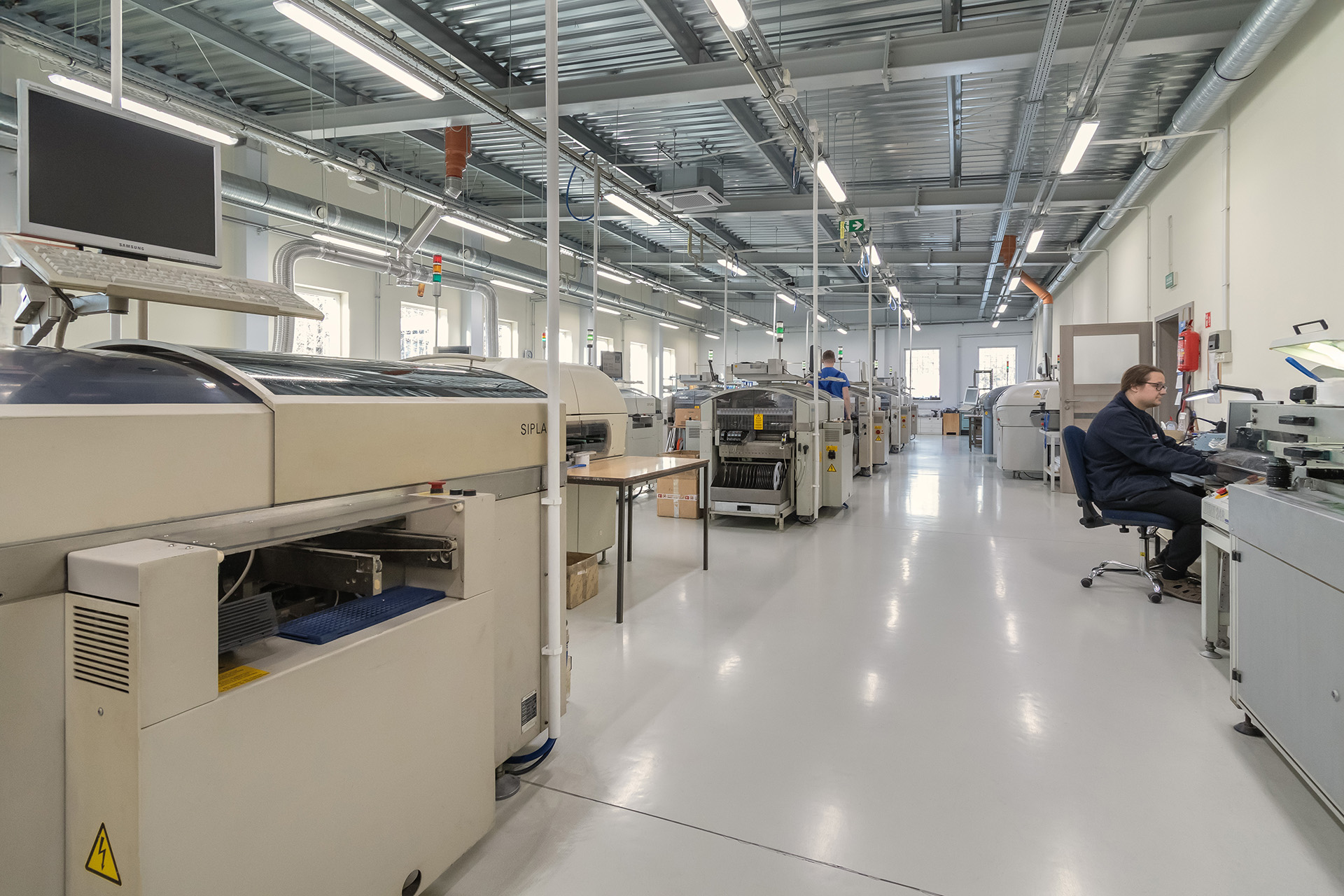

W naszym zakładzie montaż powierzchniowy SMT (Surface Mount Technology) to fundament nowoczesnej elektroniki, realizowany na zautomatyzowanych liniach, co pozwala na osiągnięcie wysokiej precyzji w układaniu komponentów. Stosujemy unikatowe ustawienie maszyn w gniazda, dzięki czemu możemy realizować nawet 6 różnych projektów jednocześnie.
Każdy proces zaczyna się od precyzyjnego naniesienia pasty lutowniczej za pomocą automatycznego sitodruku, co jest kluczowe dla późniejszej trwałości połączeń. Profesjonalny montaż PCB w technologii SMT pozwala na znaczną miniaturyzację urządzeń przy jednoczesnym zachowaniu ich wysokiej wydajności prądowej i sygnałowej.
Oferta
- automatyczny montaż powierzchniowy SMT
- lutowanie rozpływowe
- testowanie AOI
- kompletowanie elementów do stałych zleceń
- montaż końcowy urządzeń (mechaniczny)
- test elektryczny
- test funkcjonalny
- przygotowanie szablonów
Możliwości technologiczne
- montaż jednostronny
- montaż dwustronny
- min. wielkość SMD: 0,6 mm x 0,3 mm (0201)
- max. wielkość SMD: 50mm x 50mm
- maksymalna wielkość formatki: 360x540
Montaż powierzchniowy w BaZeKo - co zyskujesz?
Współpracując z nami, zyskujesz dostęp do najnowszych osiągnięć w dziedzinie montażu automatycznego. Nasz montaż powierzchniowy SMT jest wspierany przez systemy inspekcji optycznej AOI, które weryfikują poprawność ułożenia każdego elementu po procesie lutowania rozpływowego. Dbamy o to, aby profile termiczne w naszych piecach były idealnie dopasowane do specyfiki użytego laminatu, komponentów i specyfiki danego projektu. Jako doświadczony dostawca wiemy, że wysokiej jakości montaż PCB to podstawa bezawaryjności produkowanych u nas urządzeń.
Nasza oferta nie ogranicza się tylko do montażu SMT, obejmuje również usługę, jaką jest kontraktowa produkcja elektroniki, co pozwala na pełne oddelegowanie procesów produkcji urządzenia.
Montaż SMT
Dla naszych klientów liczy się nie tylko technologia, ale i doradztwo procesowe. Wybierając nasz montaż powierzchniowy SMT, otrzymujesz wsparcie w zakresie projektowania i weryfikację pod względem błędów i wykonalności montażu, co przekłada się na sprawną realizację w produkcji seryjnej. Przeprowadzamy wnikliwą kontrolę pierwszej płytki przed uruchomieniem całej serii oraz drobiazgową kontrolę AOI każdej płytki po montażu PCB w oparciu o IPC-A-610 (Standard jakości montażu układów elektronicznych).
Wierzymy, że profesjonalna kontraktowa produkcja elektroniki powinna być dostępna dla firm o różnej skali działania, dlatego nasze linie montażowe SMT są zoptymalizowane pod kątem szybkich przezbrojeń. Mamy możliwość równocześnie realizować wiele różnych projektów na różnych maszynach, co daje nam dużą elastyczność realizacji zleceń oraz szybkość reakcji na pilne zlecenia. Zachęcamy do kontaktu z naszym działem technologicznym w celu omówienia szczegółów Twojego projektu.
Jak przebiega proces SMT?
Nakładanie pasty lutowniczej:
Wykorzystujemy precyzyjne sitodrukarki, które gwarantują idealną dawkę spoiwa pod każdy komponent.
Automatyczny montaż (Pick&Place):

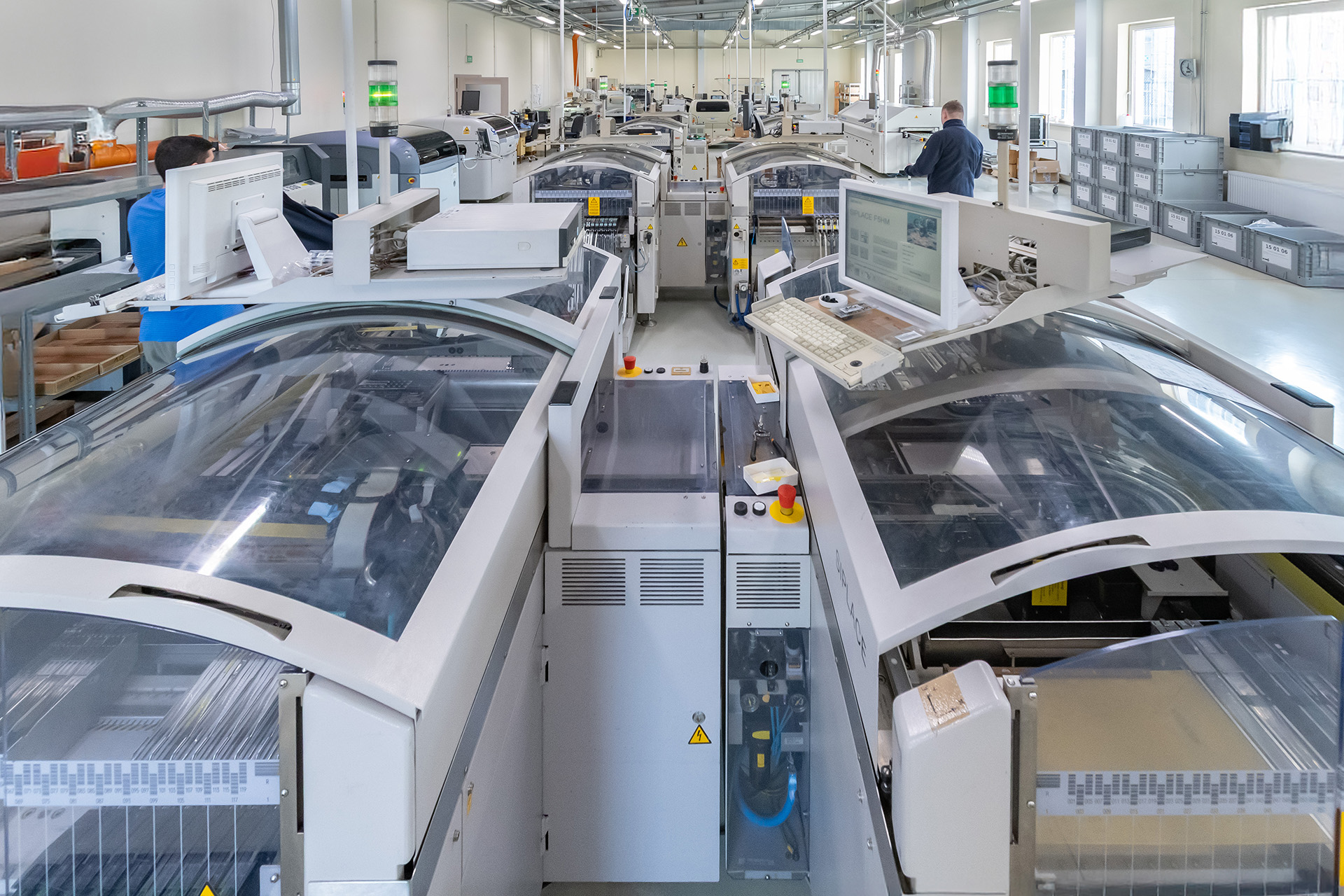

Nasze maszyny Siemens Siplace z dużą prędkością i precyzją układają elementy na laminacie.
Lutowanie rozpływowe:
Proces odbywa się w piecach wielostrefowych, gdzie precyzyjnie dobrane profile termiczne zapewniają trwałe połączenie bez ryzyka przegrzania delikatnych układów.
Każdy cykl kończy się rygorystyczną kontrolą, aby wyeliminować błędy takie jak obecność elementu, polaryzacja, przesunięcia, zwarcia lutowia, jakość lutów, oznaczenia elementów, uszkodzenia mechaniczne. Więcej dowiesz się w dziale jakość.

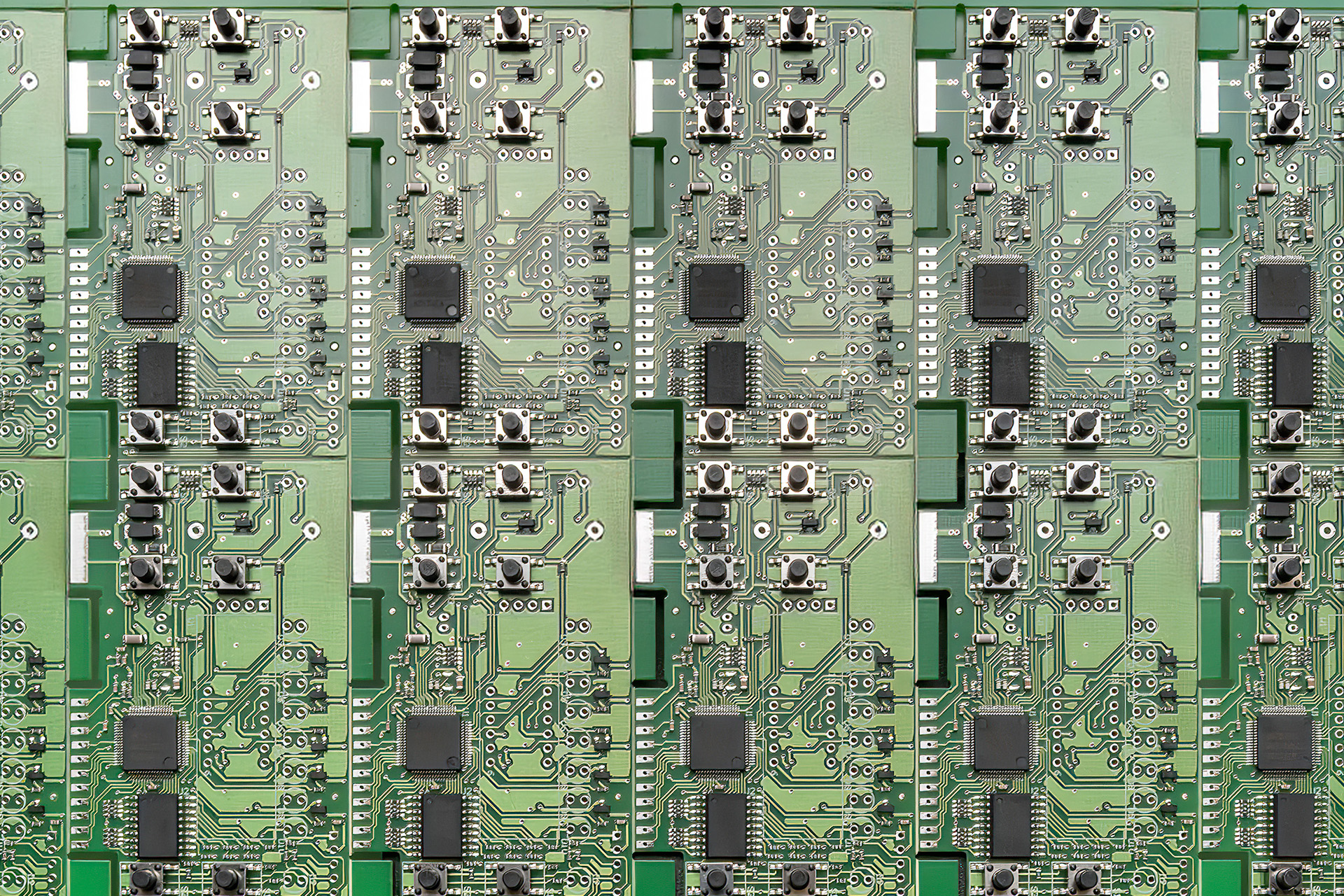

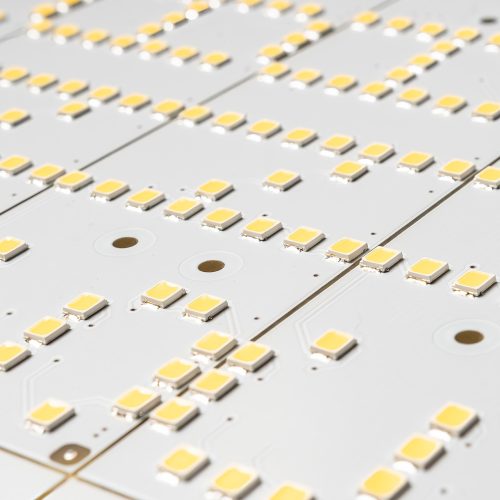

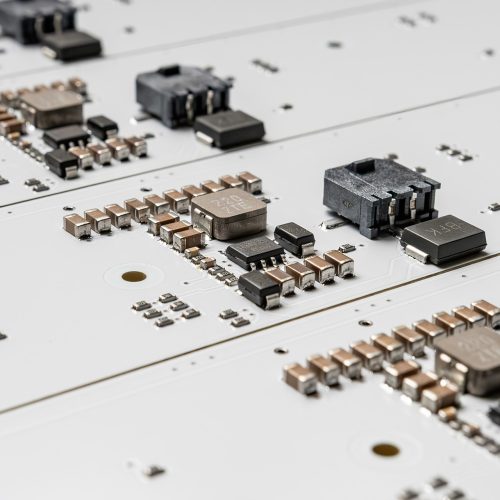

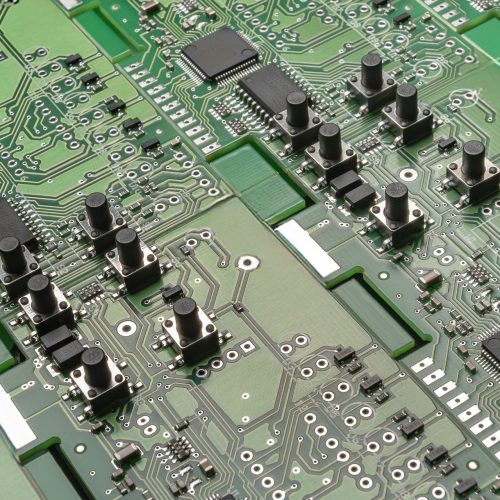

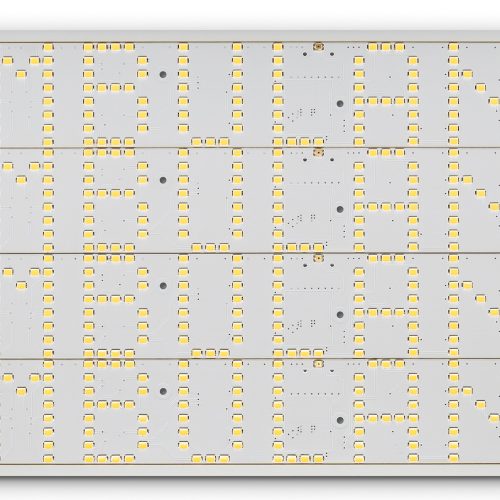

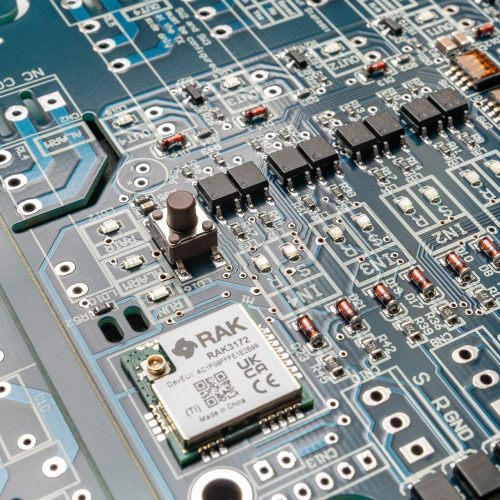

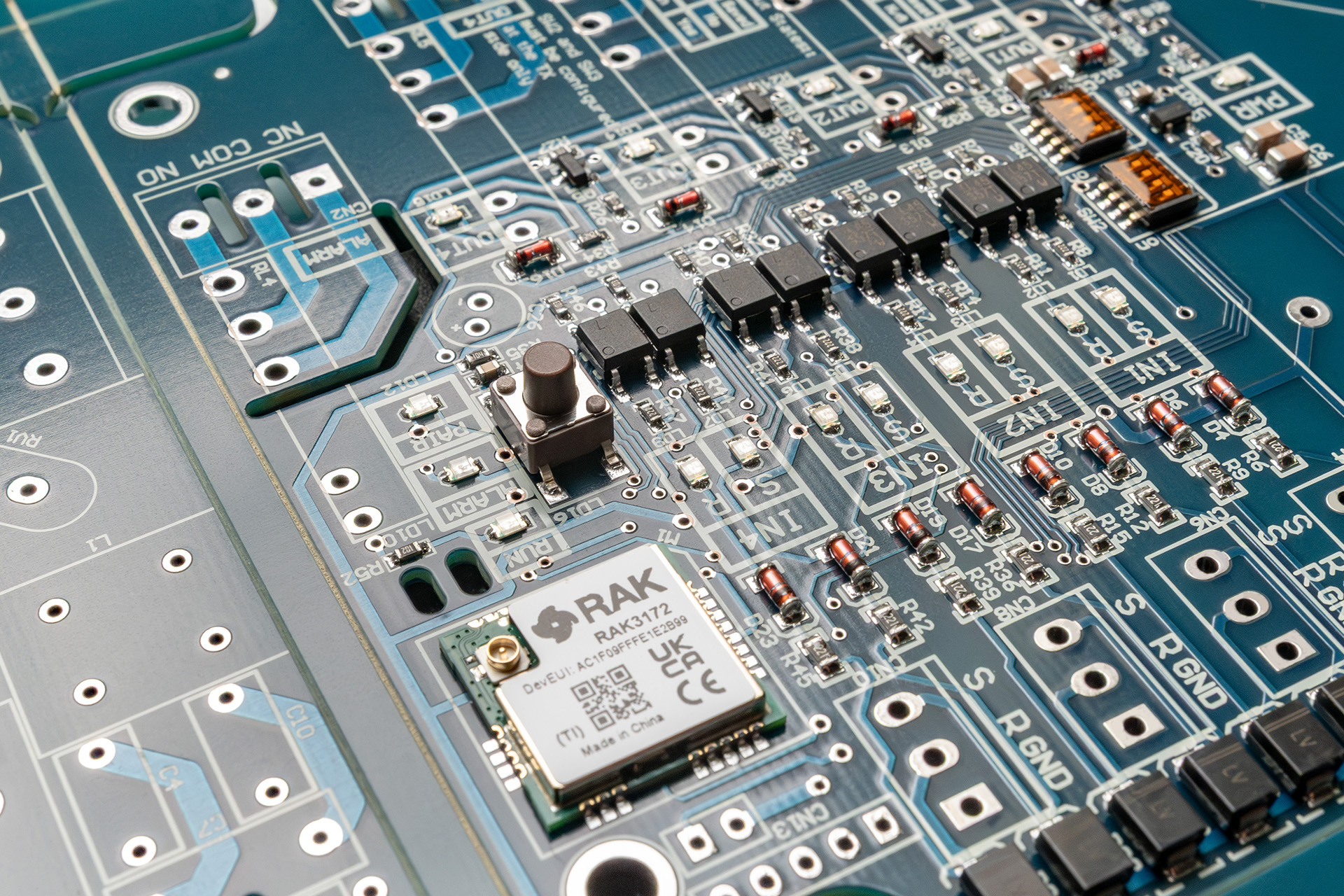

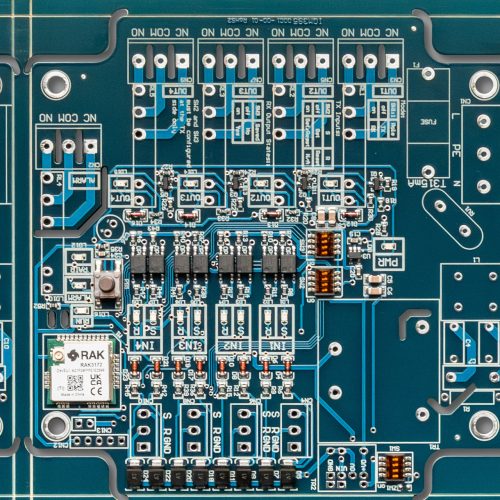

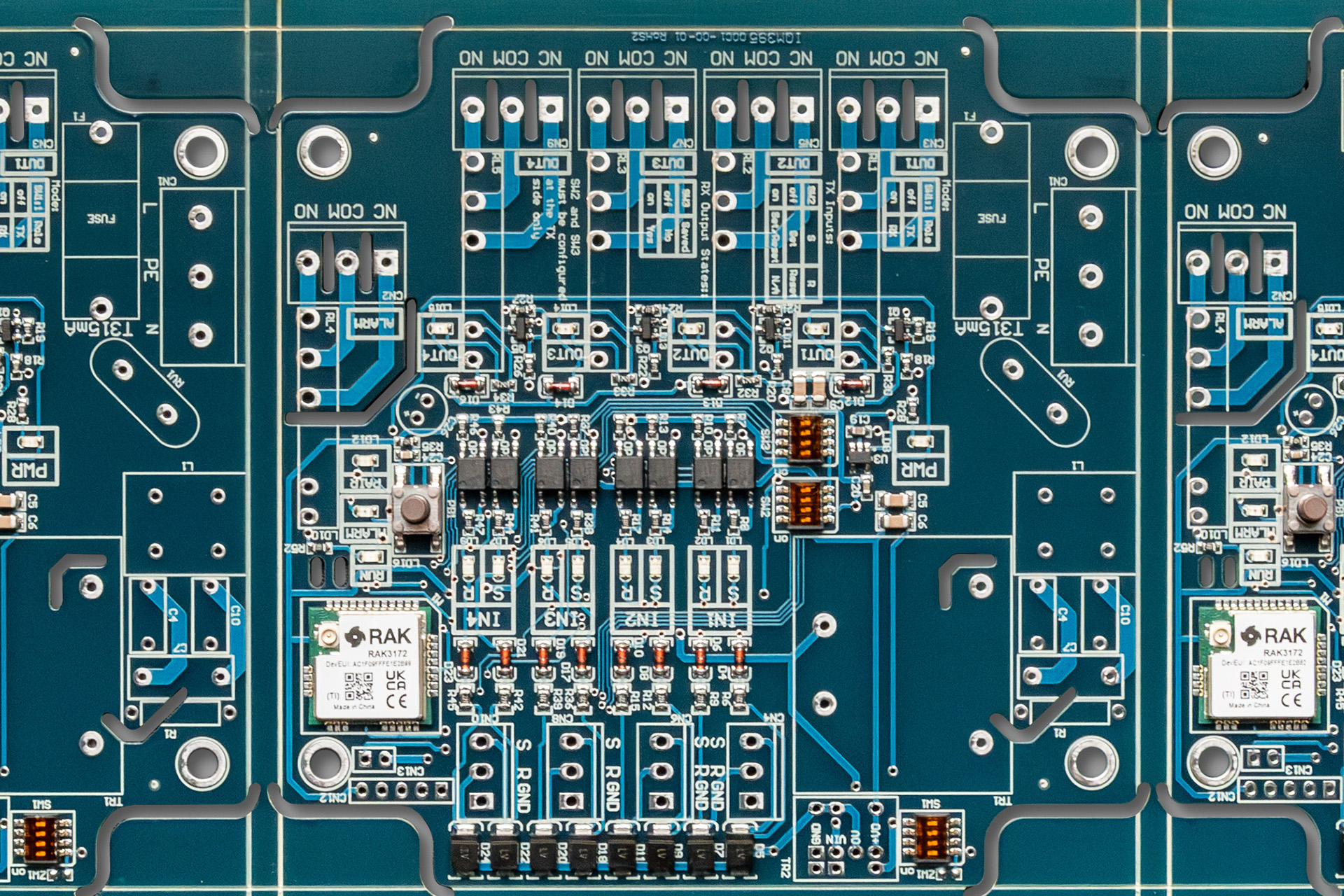

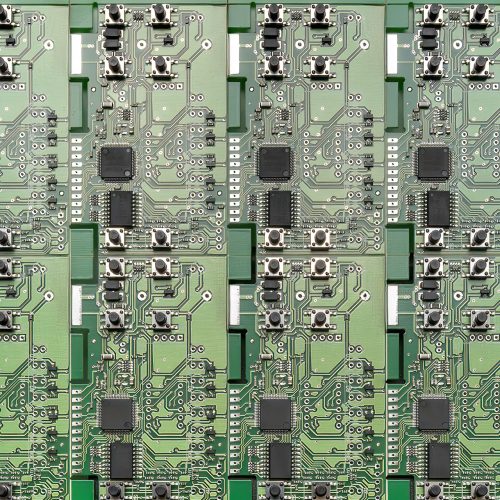

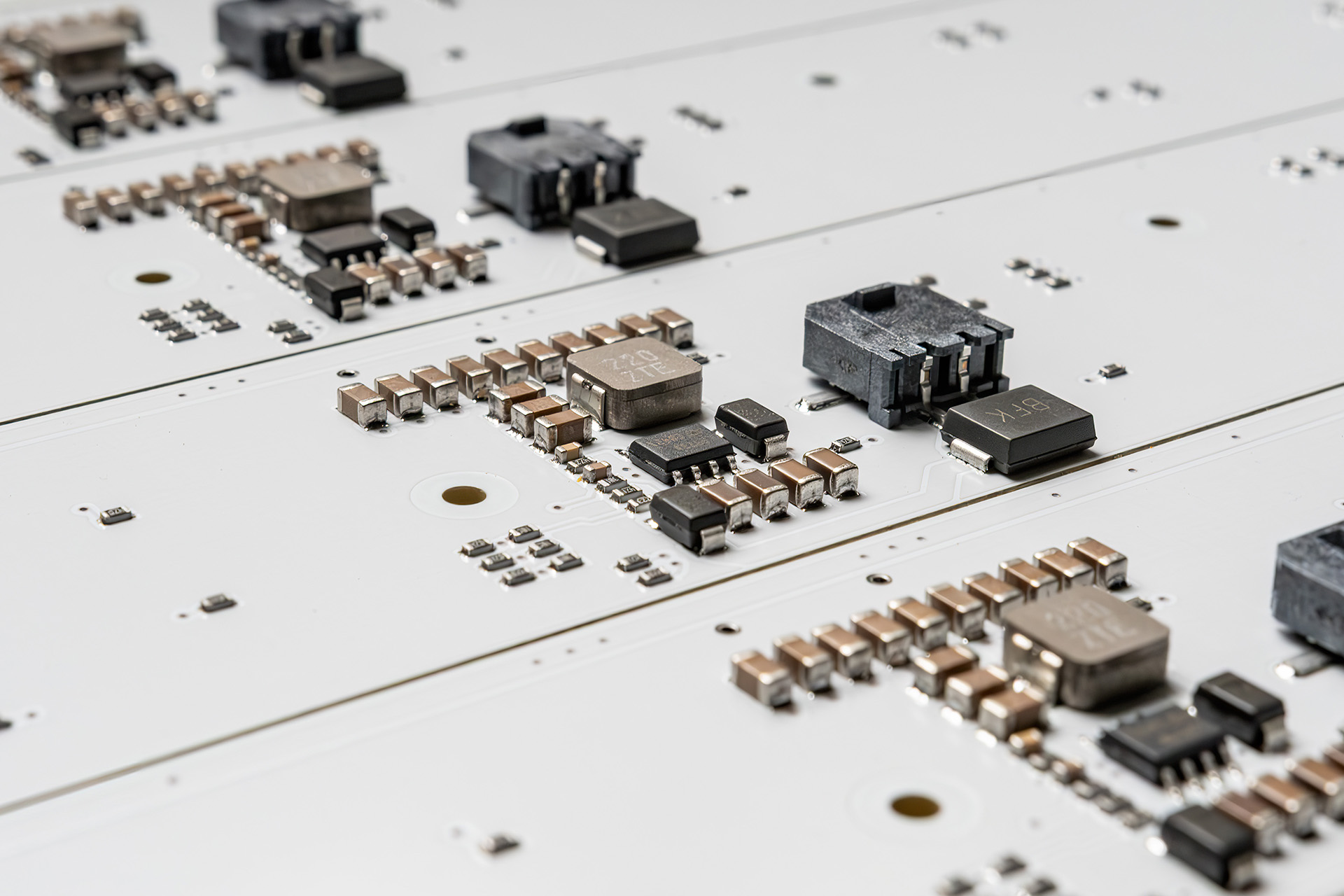

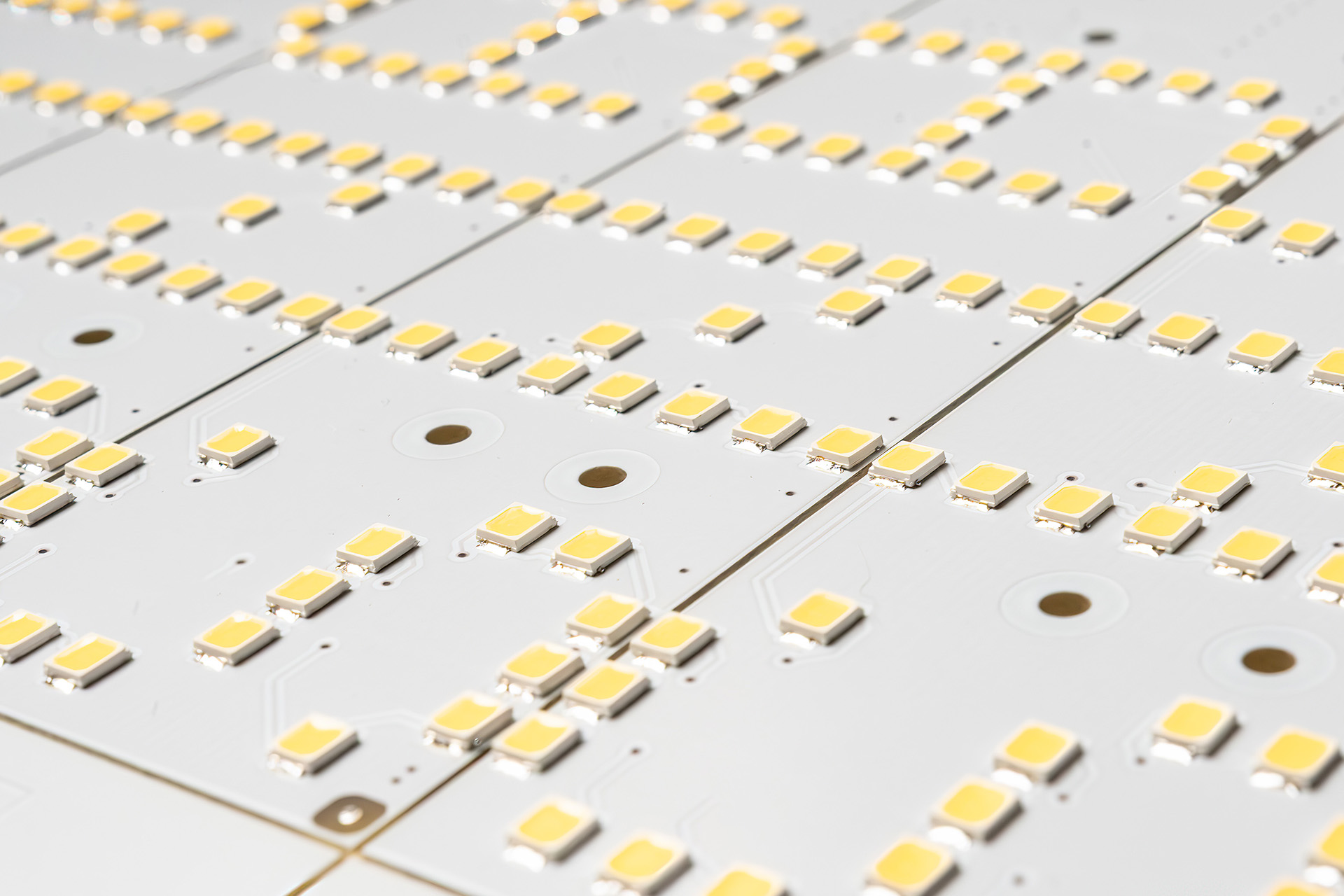

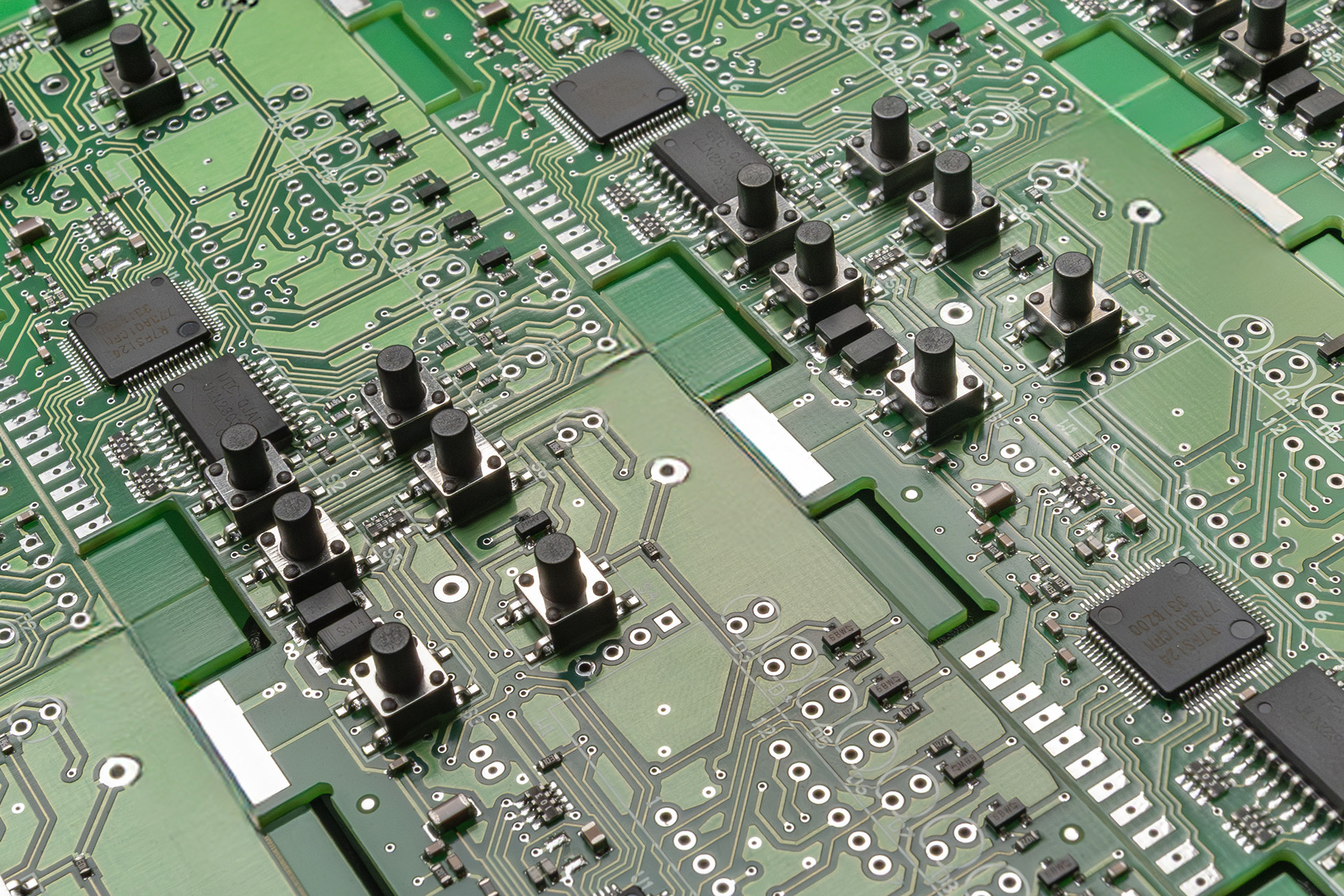

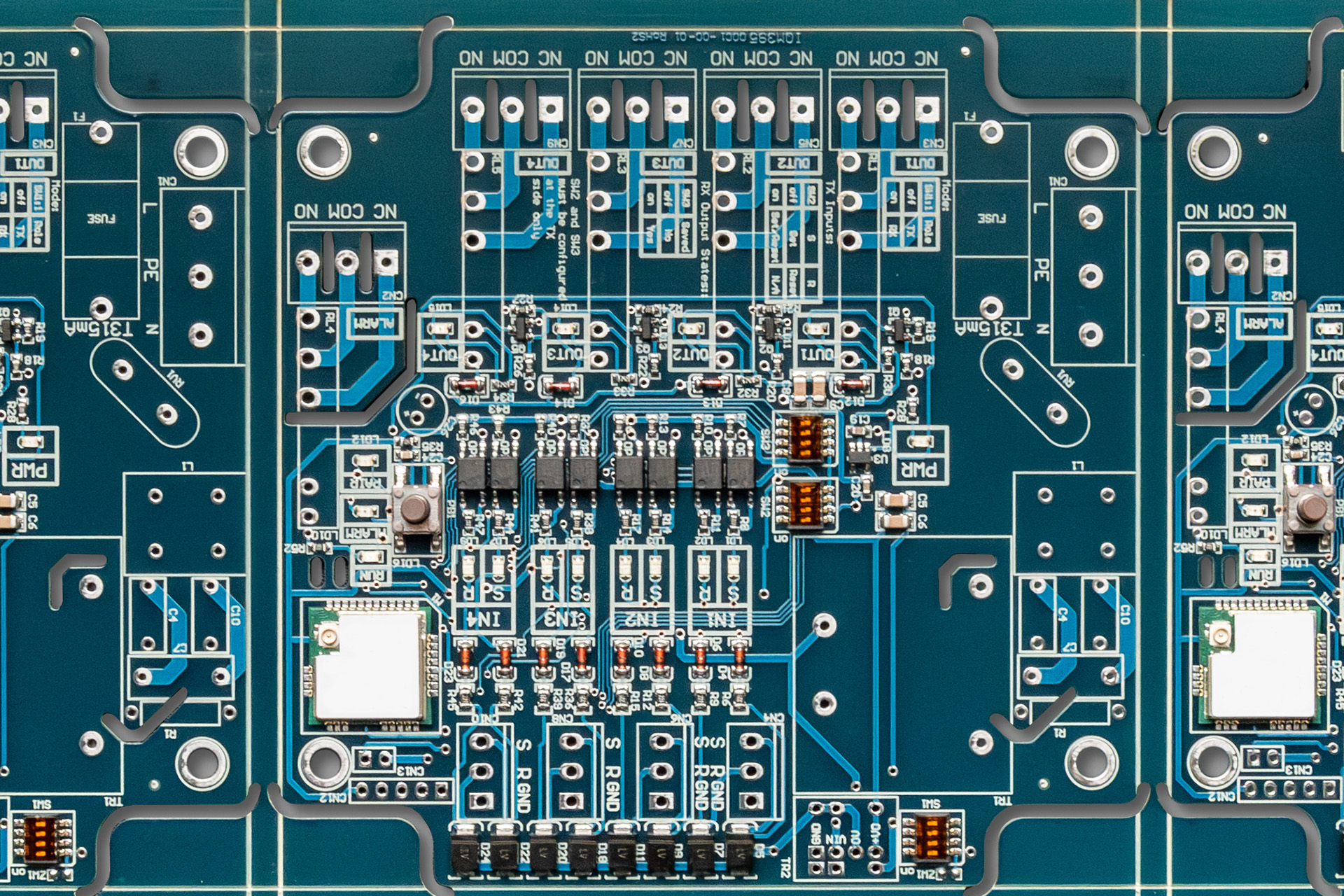

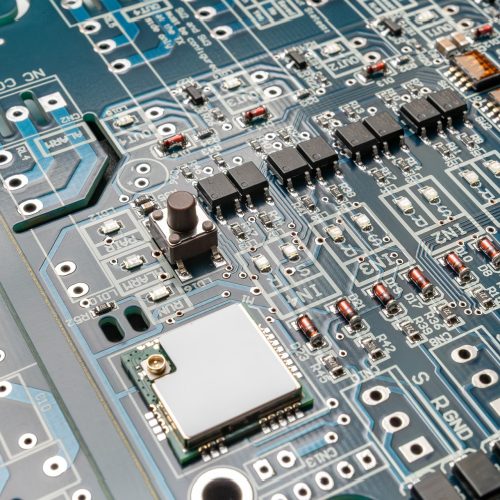

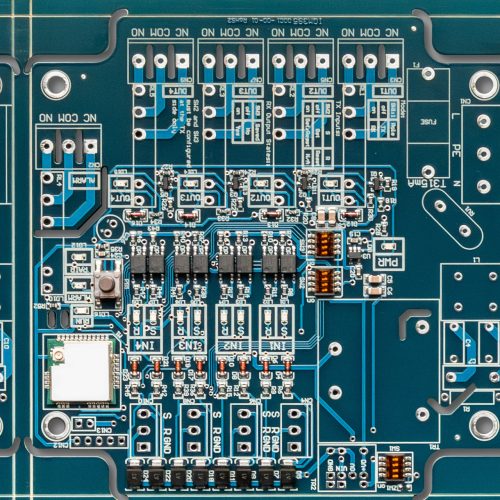

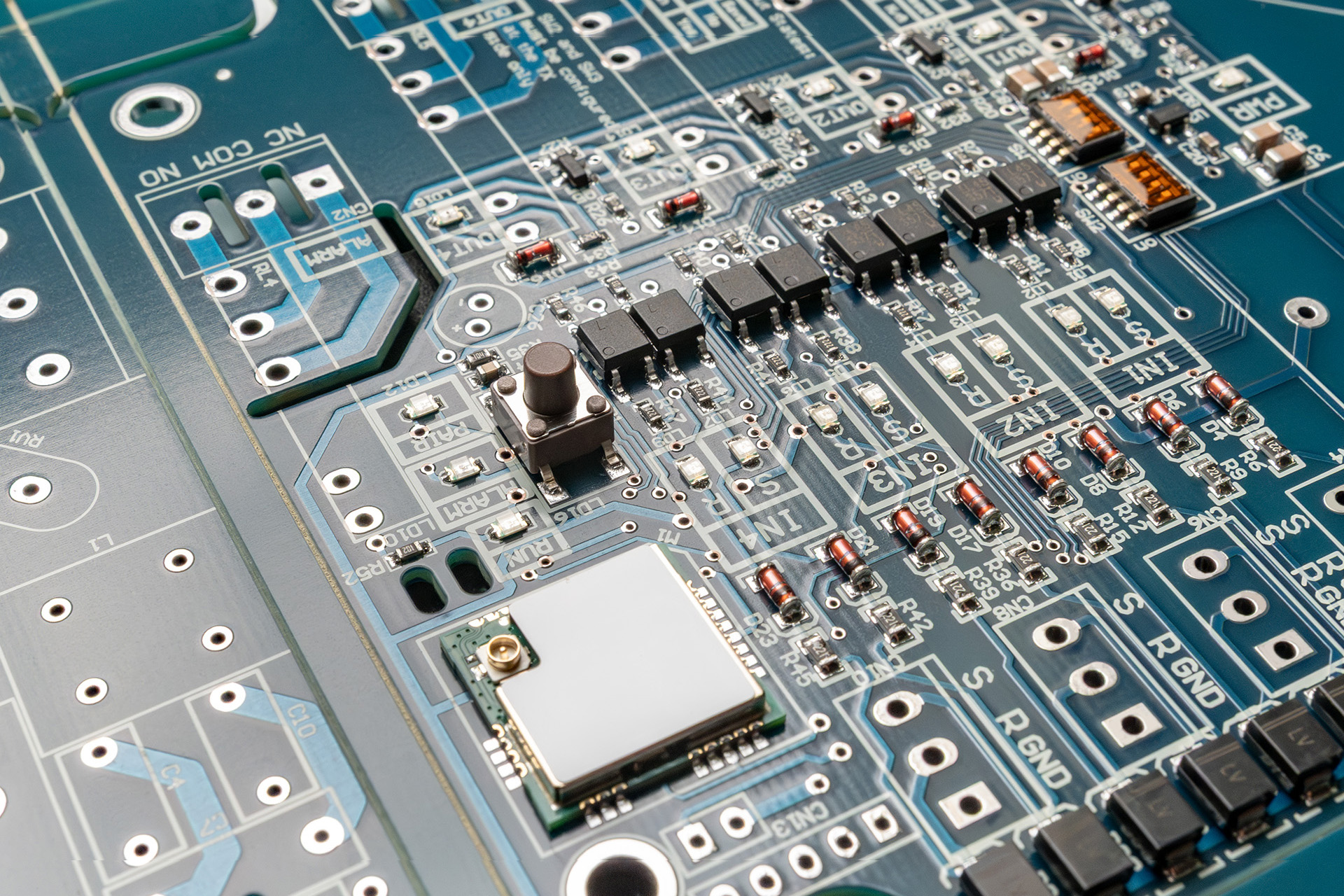

Płytki PCB zmontowane w BaZeKo
FAQ
Często zadawane pytania
Jaka jest minimalna seria montażu SMT?
Minimalna seria montażu SMT zależy od producenta EMS. Duże zakłady produkcyjne opłacalnie obsługują serie od 500–1000 sztuk, natomiast wyspecjalizowane firmy — jak BaZeKo — realizują montaż SMT już od pojedynczych sztuk. Możliwe jest to dzięki elastycznej organizacji linii i gotowości do krótkich przestawień. Dla prototypów minimalna seria to zazwyczaj 1–5 sztuk.
Dlaczego minimalna seria montażu SMT w ogóle istnieje?
Minimalna seria montażu SMT wynika z kosztów przygotowania produkcji: wykonania szablonu lutowniczego (stencil), programowania automatu pick-and-place i pieca rozpływowego, ustawienia inspekcji AOI oraz weryfikacji DFM. Te koszty stałe są niezależne od liczby sztuk — dlatego przy bardzo małych seriach są rozliczane osobno jako setup fee lub wliczane w wyższą cenę jednostkową.
Ile kosztuje montaż SMT przy małej serii?
Przy małej serii montażu SMT koszt jednostkowy jest wyraźnie wyższy niż przy seriach masowych — koszty przygotowania (stencil, programowanie, setup) rozkładają się na mniej sztuk. Stencil stalowy to wydatek rzędu 350–800 zł jednorazowo, a setup fee może wynosić 200–800 zł. Przy serii 10 sztuk te koszty dominują w wycenie; przy 500 sztukach ich wpływ jest marginalny.
Co to jest stencil SMT i czy jest obowiązkowy?
Stencil SMT (szablon lutowniczy) to cienka stalowa siatka z otworami odpowiadającymi padom komponentów — służy do równomiernego nakładania pasty lutowniczej na płytkę PCB. Przy montażu automatycznym stencil jest standardem zapewniającym powtarzalność i jakość lutowania. Przy prototypach i bardzo małych seriach (1–5 szt.) możliwe jest nakładanie pasty ręcznie — co eliminuje koszt stencila, ale wydłuża czas i obniża precyzję.
Jak długo trwa montaż SMT przy małej serii?
Czas realizacji montażu SMT przy małej serii zależy od dostępności komponentów i złożoności projektu. Sam montaż 5–50 płytek trwa od kilku godzin do jednego dnia roboczego — jednak przygotowanie (weryfikacja DFM, wykonanie stencila, programowanie) zajmuje zwykle 1–3 dni. Przy kompletnej dokumentacji i dostępnych komponentach BaZeKo realizuje małe serie SMT w 3–5 dni roboczych.
Czy montaż SMT przy małej serii spełnia te same normy jakości co produkcja masowa?
Tak — przy certyfikowanym producencie EMS każda seria, niezależnie od wielkości, przechodzi identyczne procesy kontroli jakości: inspekcję AOI (Automated Optical Inspection), kontrolę wizualną zgodną z IPC-A-610 i testy elektryczne. BaZeKo stosuje ten sam standard jakości dla prototypów i serii masowych — każda dostarczona płytka jest objęta pełną dokumentacją jakościową i powtarzalnym procesem produkcyjnym.
Jakie komponenty SMD można montować przy małej serii?
Przy małoseryjnym montażu SMT można montować pełen zakres komponentów SMD: rezystory i kondensatory od obudowy 0402, układy scalone w obudowach SOIC, QFP, QFN, BGA, a także złącza i elementy wielkogabarytowe. BaZeKo dysponuje automatami Siemens Siplace zapewniającymi precyzję montażu komponentów w obudowach od 0402 i płytek do 50×50 mm. Ograniczenia wynikają z projektu, nie z wielkości serii.
Jak zamówić montaż SMT przy małej serii?
Aby zamówić małoseryjny montaż SMT, przygotuj: pliki Gerber projektu PCB, listę BOM z referencjami komponentów, plik pick-and-place (centroid file) i schemat elektryczny. Wyślij dokumentację na biuro@bazeko.pl — weryfikujemy projekt DFM bezpłatnie i przesyłamy wycenę w ciągu 1–2 dni roboczych. Możemy też przejąć zakup komponentów w modelu Full Turnkey.
